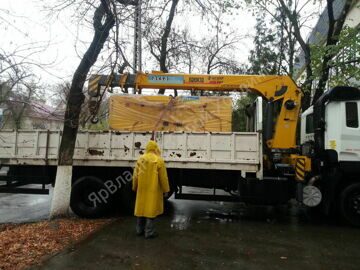

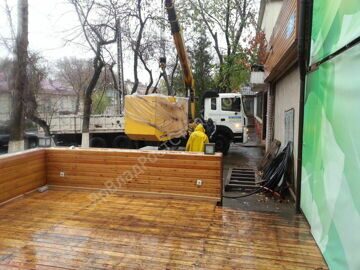

Монтаж дизельного генератора AKSA APD 145C (145 кВА) в Алматы ресторан "Кокон".

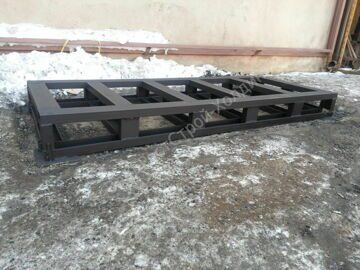

Изготовление поддона для дизельного генератора необходимо при неровности поверхности на месте монтажа генератора.

20150204_125141 20150204_125145 20151020_135459
20151022_155742 20151022_155533 20151022_155520
20151022_155429 20151022_155429 20151022_155226
20151020_135454

Основание и фундамент
Примечание: необходимости в специальном
фундаменте нет. Подходит ровный и достаточно
прочный бетонный пол.
Ответственность за фундамент (включая
сейсмические факторы) следует возложить на
инженера-строителя или инженера строительных
конструкций, специализирующегося на таких
работах.
Основными функциями фундамента являются:
способность выдерживать весь вес установки;
изоляция вибраций от окружающих сооружений.
Для согласования строительного проекта
инженер-строитель должен иметь следующие
данные:
- рабочие температуры на предприятии,
- габаритные размеры предлагаемого
фундамента,
- способ установки и крепления станины
генератора.

Бетонные фундаменты
Схватывание раствора фундамента занимает не
менее семи дней после заливки бетоном перед
монтажом электростанции. Также очень важно,
чтобы фундамент был ровным, предпочтительно
в пределах ± 0,5° в любой горизонтальной
плоскости, и он должен опираться на
ненарушенный грунт.
Можно использовать следующую формулу для
расчёта минимальной глубины фундамента:
k
t = ----------------
d × w × I
t = толщина фундамента, м
k = вес электростанции, нетто, кг
d = плотность бетона (принимаем 2403 кг/м2)
w = ширина фундамента, м
l = длина фундамента, м
Прочность фундамента может меняться в
зависимости от надежной несущей способности
опорных материалов и от способности грунта
выдерживать нагрузку на месте установки.
Поэтому может возникнуть необходимость в
использовании арматурной сетки из стальной
проволоки надлежащего сортамента или
подобного материала.

Виброамортизаторы
Все электростанции выпускаются как отдельный
модуль с двигателем и генератором,
соединёнными вместе соединительной камерой с
упругим монтажом для образования агрегата
чрезвычайно высокой прочности и жёсткости.
Этим обеспечивается точная соосность между
двигателем и генератором, и гашение вибрации
от двигателя. Таким образом, нет необходимости
в тяжёлых бетонных фундаментах, обычно
используемых для гашения вибрации двигателя, и
для генератора необходим только ровный
бетонный пол, который примет на себя
распределённый вес установки.
Фундамент
Железобетонная подушка обеспечивает жёсткую
опору для предотвращения прогиба и вибрации. В
типичных случаях фундамент должен иметь
глубину от 150 до 200 мм (от 6 до 8 дюймов) и, по
крайней мере, такую же ширину и длину, что и
электростанция. Грунт или пол ниже фундамента
должны быть надлежащим образом подготовлены
и должны обладать способностью по своей
структуре выдерживать вес фундаментной
подушки и энергоустановки. (Если ДГУ нужно
установить над первым этажом, строительная
конструкция должна обладать способностью выдерживать вес установки, запаса топлива и
принадлежностей). Если пол может время от
время становиться мокрым, например, в
котельной, подушку нужно поднять над полом. Это
обеспечит сухое основание для ДГУ и для
работников, которые подключают, обслуживают и
эксплуатируют ее. Это также сведёт до минимума
воздействие коррозии на раму.
Выравнивание
Плохой фундамент может вызвать излишнюю
вибрацию установки.
